Компрессионные поршневые кольца – Поршневые кольца — Википедия

Содержание

Поршневые кольца — Википедия

Материал из Википедии — свободной энциклопедии

Несжатые поршневые кольца: два верхних — компрессионные, нижнее — маслосъёмное. Поршневые кольца на ГАЗ-52, два типа:
1 — компрессионные кольца
2 — чугунное маслосъёмное
Справа составное маслосъёмное кольцо:
3 — радиальный расширитель
4 — осевой расширитель
5 — тонкие стальные маслосъёмные кольца, верхнее и нижнее

Поршневы́е ко́льца — это незамкнутые кольца, которые с небольшим зазором (до нескольких сотых долей миллиметра) посажены в канавках на внешних поверхностях поршней в поршневых двигателях (таких как двигатели внутреннего сгорания или паровые двигатели) и поршневых компрессорах.

Поршневые кольца выполняют три главные функции[1]:

  1. уплотнение (герметизацию) камеры сгорания (или камеры расширения). Компрессионные кольца поддерживают компрессию - с изношенными, поломанными или залёгшими кольцами двигатель потеряет мощность или вообще не запустится;
  2. увеличение теплоотдачи от поршня через стенку цилиндра, не допуская перегрева и задира поршня;
  3. р

ru.wikipedia.org

Поршневые кольца двигателя. Основное назначение. — DRIVE2

Поршневые кольца — это незамкнутые кольца, которые с небольшим зазором (до нескольких сотых долей миллиметра) посажены в канавках на внешних поверхностях поршней в двигателях внутреннего сгорания. В данной статье мы поговорим про поршневые кольца двигателя, какие они бывают и основное предназначение колец двигателя.

Поршневые кольца по назначению разделяют на компрессионные и маслосъемные. Компрессионные кольца предотвращают порыв газов из камеры сгорания в картер. Наружный диаметр кольца в свободном состоянии больше внутреннего диаметра цилиндра, поэтому часть кольца вырезана. Вырез в поршневом кольце называют замком.

Маслосъемные кольца препятствуют проникновению масла из картера в камеру сгорания, снимая излишки масла со стенки цилиндра. Их устанавливают ниже уровня компрессионных. Они в отличии от компрессионных колец имеют сквозные прорези.

Из чего делают кольца двигателя?

Одним из первых эффективных материалов, использованных для поршневых колец, был ковкий чугун. Он сочетается с чугуном, используемым в блоках цилиндров, а его пористая структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна, известная как пластичный чугун. Он обладает большинством качеств чугуна, а кроме этого, он может упруго деформироваться, что облегчает установку колец.

Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома. И нет ничего странного в том, что такие кольца имеют свойства, аналогичные свойствам хромированных колец. Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.

При попытках увеличения срока службы колец и обеспечения быстрой их приработки, были созданы молибденовые кольца. Такое кольцо является обычно кольцом с основой из чугуна с молибденовым покрытием поверхности. Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях он может иметь даже большую сопротивляемость износу. С течением времени молибденовые кольца стали основными в двигателях, так как они долговечные, относительно легко прирабатываются и более надежные.

Верхние компрессионные кольца двигателя

Существует много конфигураций верхнего компрессионного кольца и различия между некоторыми трудно уловимы. К примеру, кольцо может иметь преднамеренное небольшое перекручивание. Другими словами, верхняя и нижняя поверхности кольца не лежат плоско в канавке для кольца, а слегка наклонены, и только верхний или нижний край лицевой (рабочей) поверхности контактирует с отверстием цилиндра.

Кольца сконструированы таким образом, чтобы ускорить приработку поверхностей поршневых колец и стенок цилиндров и помогать уплотнению кольца в верхней и нижней частях канавки для кольца. Величина перекручивания кольца очень мала и оно обычно делается путем стачивания фаски на внутреннем крае кольца.

Другим важным типом компрессионного кольца, хотя и не такого, как обычное плоское или перекрученное кольцо, является поршневое кольцо с L-образным участком, чья способность к уплотнению зависит от усилия, развиваемого давлением газов, действующих на заднюю сторону большого выступа в форме буквы «L». Только эти кольца развивают дополнительное усилие, прикладываемое к стенкам цилиндров, когда в цилиндре имеется высокое давление, например, в такте сжатия и особенно в момент после сгорания рабочей смеси. Конечно, когда высокого давления в цилиндре нет, кольцо ослабляется, уменьшая трение и износ.

Второе компрессионное и маслосъемное кольца двигателя

Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца. Из-за этого второе кольцо обычно «следит» только за газами, которые проходят мимо верхнего кольца, а давление и температура отличаются от значений для верхнего компрессионного кольца. Соответственно материалы и конструкция второго кольца являются менее критичными.

Однако, второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.

Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца. При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз. Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно.

Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к. вообще невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности. Не обращая внимания на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца. При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.

Потребность в беззазорных кольцах зависит в той или иной степени от того, как работают другие кольца. Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно. Однако, в реальности дело обстоит не так и второе беззазорное компрессионное кольцо может быть реальным средством при получении большей мощности на коленчатом валу.

Маслосъемные кольца очень важны для функционирования двигателей, особенно при использовании низкооктанового топлива. Моторное масло, которое остается в камере сгорания, будет уменьшать октановое число топлива, что может привести к детонации. Оно также может загрязнять камеры сгорания и головки поршней, что обязательно вызовет снижение мощности двигателя.

И пару видео в нагрузку))Приятного просмотра.

www.drive2.ru

Компрессионные поршневые кольца - что это такое?

Поршневые кольца Любое транспортное средство — сложное устройство, состоящее из целой кучи всевозможных деталей, как больших так и совсем мелких, о существовании которых неопытный водитель даже не подозревает. К последним относятся компрессионные поршневые кольца, которые несмотря на свой небольшой размер, выполняют немаловажную работу в жизнедеятельности автомобиля. Чем же примечательна эта деталь, мы Вам сейчас расскажем.

Компрессионное поршневые кольца - особенности и функции

Автомобильный поршень — это одна из основных деталей двигателя, так как с его помощью реализуется термодинамический процесс мотора. Основными элементами этой детали является поршневые кольца, обеспечивающие плотное соединение поршня со стенками цилиндра и создающие трение в двигателе (механические потери при этом составляют до 25% от общего числа).

Поршень

Для их изготовления используется чугун и нержавеющая сталь. Первый вариант сочетается с чугунным материалом, использованным в блоках цилиндров, что благодаря структуре, позволяет ему уменьшать износ путем удерживания масла. Довольно широко распространены детали из пластичного чугуна (производный вариант от ковкового), который имеет способность к упругой деформации, что значительно облегчает процесс установки.

Кольца, в состав которых входит нержавеющая сталь, можно назвать усовершенствованным вариантом хромированных чугунных изделий. По сути, нержавеющая сталь — это материал, состоящий из большого количества хрома, поэтому нет ничего странного в том, что такие кольца обладают свойствами, аналогичными свойствам хромированных колец. Также, нержавеющая сталь способна противостоять высоким температурам, чем значительно превосходит хромированный чугун.

Выделяют два вида поршневых колец: компрессионные и маслосъемные. Разберемся для начала с компрессионными. Данное изделие в плане конструкции нельзя назвать сложным, так как представлено оно в виде незамкнутой окружности, имеющей небольшой зазор (достигает несколько сотых миллиметра). Поперечное сечение таких колец, обычно имеет прямоугольную форму, а край кольца оснащен либо фаской, либо цилиндрическим профилем (верхнее уплотнительное кольцо), либо имеет сужающуюся форму (второе кольцо). В ходе работы, благодаря зазору в канавке, эта деталь немного скручивается, что существенно облегчает приработку.

Поршневые кольца Такое кольцо применяется в поршневых двигателях в независимости от того, паровой он или внутреннего сгорания и выполняет три основные функции. Во-первых, компрессионные (верхние) кольца обеспечивают герметизацию камер сгорания, во-вторых, передают тепло через стенки цилиндра и фильтруют тепло, полученное от поршня, тем самым не допуская его перегрева, а в-третьих отлично уменьшают расход масла (если оно используется).

Обычно, на поршень не устанавливают больше трех таких колец, ведь степень его уплотнения увеличивается незначительно, а потери на трение возрастают существенно.

Если взять, например, бензиновый двигатель с двухтактной системой, то здесь применяют лишь два компрессионных кольца, диаметр замка которых (так называют вырез в поршневом кольце), соответствует форме и расположению стопорного штифта — детали, предохраняющей от проворачивания и повышающей компрессию. Как видите, функциональную сторону использования компрессионных колец нельзя назвать незначительной, да и работу двигателя без них сложно представить.

Какая разница между компрессионными и маслосъемными кольцами?

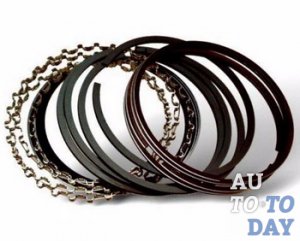

Набор колец для поршней В структуре и функциях компрессионных поршневых колец, мы с Вами уже немного разобрались, теперь поговорим о втором варианте — маслосъемных кольцах, которые используются немного реже. Так, например, бензиновые двигатели с двухтактной системой, в них просто не нуждаются, так как масло полностью сгорает вместе с топливом, а главная функция поршневого масло съемного кольца, как раз и заключается в снятии лишнего моторного масла. На сегодняшний день выпускают два вида таких деталей: чугунные (имеют литую конструкцию с прорезом) и стальные, в состав которых входят пружины расширители. Оба вида структурно отличаются от компрессионных, которые имеют цельную форму. В конструкцию маслосъемных колец входят: одно тонкое верхнее кольцо, два расширителя (радиальный и осевой) и нижнее кольцо. Исходя из вида двигателя и типа поршня, одновременно можно установить несколько таких колец, которые по отношению к компрессионным, монтируются на уровень ниже. Что касается функциональной стороны, то тут цели работы маслосъемных колец мало чем отличаются от аналогичных целей компрессионных и выражаются в следующем:

- герметизации камеры сгорания;

- увеличение уровня компрессии, благодаря чему двигатель запускается и стабильно работает;

- уменьшение расхода моторного масла автомобиля (относится к четырехтактным и дизельным двухтактным моторам), при чем должен поддерживаться достаточный уровень смазки всех скользящих элементов;

- ограждение отработанных газов от попадания в картер двигателя;

- отвод тепловых излишков от поршня, в процессе его работы, благодаря чему теплопередача через стенки цилиндров нормализуется, а сам поршень не перегревается.

Автомобильные поршеньРабота маслосъемных колец важна для нормального функционирования двигателей, особенно учитывая использование низкооктанового бензина и загрязнение моторным маслом камеры сгорания, головки поршней, что приводит к снижению мощности силового агрегата. Одна из главных задач компрессионных колец — не допустить пропускания лишней жидкости и воздуха в камеру сгорания. В этом они похожи с только что описанными маслосъемными кольцами, однако, для создания поршня, отличающегося высоким качеством и рабочей эффективностью, следует использовать узкие поршневые кольца, а компрессионные кольца лучше подпадают под это определение.

Если посмотреть на кольцо в свободном состоянии, то мы увидим, что оно имеет большой диаметр и находится немного под наклоном, от замка наружу. После его установки, такая конструкция позволяет более плотно прижиматься к стенкам, благодаря чему значительно повышается эффективность детали. Также, в процессе работы мотора, на кольцо воздействует сила рабочего газа и жидкости, которые постепенно проникают в канавки поршня вместе с давлением, во много раз превышающим силу натяжки самого кольца.

Как компрессионные кольца поршня выходят из строя?

Основной неисправностью поршневых колец, при чем как компрессионных так и маслосъемных, является их износ в процессе длительной эксплуатации транспортного средства. Указанный производителем ресурс отечественных автомобилей ровняется 150000 км., а кольца транспортных средств передовых мировых изготовителей могут служить и до 300000 км. (иногда еще больше).

Поршень Однако, не все что пишут правда, или же правда от части. При неправильной эксплуатации указанные цифры, могут значительно уменьшаться, тоесть поршневые кольца изнашиваются по ускоренной программе. Износ компрессионных колец происходит тогда, когда они вместе с поршнем постоянно двигаются вверх-вниз, взаимодействуя при этом с различными механическими деталями (поршневыми канальцами, стенками цилиндра и т. д.). Кроме того, на них воздействуют горячие отработанные газы и химические вещества (особенно сера), входящие в состав топлива (химический износ). В таком случае, для уменьшения уровня износа, поршневые кольца изготавливают из стойких материалов (таких как чугун) и обеспечивают им специальное покрытие (наносят хром, олово или нитриды).

Кроме изнашивания деталей, иногда встречаются разломы колец на несколько частей, а также их закоксовывание, причиной которого есть скопление в канавке не сгоревших частиц сажи, масла и других загрязняющих веществ.

Выходу из строя компрессионных поршневых колец способствует: несвоевременная смена моторного масла, воздушного фильтра (тем более эксплуатация автомобиля без него), использование некачественного топлива или поздняя замена топливного фильтра, тяжелые условия эксплуатации транспортного средства (например, в городских пробках, при кратковременных поездках, в частности в зимний период, когда мотор не успевает нормально прогреться).

Поршневые кольца Встречаются, также, случаи быстрого разрушения поршневых колец, причина чего кроется в сильном перегреве двигателя или в условиях ограниченной смазки. Как результат, кольца в цилиндре начинают клинить, на его стенках и поршне образовываются задиры, а поршневые кольца, вместе с перегородками между кольцевыми канавками, разрушаются. Выявить описанные проблемы довольно легко. Одним из признаков чрезмерного износа поршневых колец есть повышение уровня потребления масла. Когда двигатель малолитражного автомобиля расходует больше 0,5 л. масла на 1000 км., а при трогании с места, из системы выпуска наблюдается появление сизого дыма, можно смело предположить, что кольца находятся в плачевном состоянии. Также, об этом свидетельствует утечка масла через сальники, прокладки или другие уплотнители, повышенное давление кратерных газов, которое легко определить отсоединив шланг принудительной вентиляции. Для более точной диагностики проблемы, не лишней будет проверка компрессии в цилиндрах двигателя и проверка состояния цилиндропоршневой группы, методом утечки сжатого воздуха.

Что бы обеспечить двигателю стабильную работу, вполне достаточно одного кольца. Такую схему можно наблюдать на мотоциклах со слабым двигателем или скутерах. Правда, существуют автомобили, на поршнях которых устанавливают 5 колец, а иногда и того больше .Естественно, как и любая другая деталь они ломаются (чаще всего от больших и продолжительных нагрузок) или могут частично повредиться в процессе физического воздействия на автомобиль (например, аварии).

Если Вы решите проверить кольцо на излом, то сможете увидеть на поверхности места воздействия линии, указывающие на повреждение и дающие возможность оценки общего состояния поршня. При сильном износе поршня, заметными также будут трещины от термического напряжения, но поскольку находятся они на дне детали, то увидеть их немного сложнее.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

принцип работы, ремонт и устройство — DRIVE2

При изучении принципов работы двигателя внутреннего сгорания отмечалось, что скользящее соединение между поршнем и цилиндром герметично, то есть газы, находящиеся под давлением в надпоршневом пространстве, не проникают между поршнем и стенками цилиндра в картер двигателя. Обеспечить приемлемую герметичность основное предназначение поршневых колец.

При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%.

Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.
Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

Обеспечение герметичности между поршнем и стенками цилиндра.
Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя.
Отвод тепла от поршня к стенкам цилиндра.

Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня.
Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

Тип колец

Поршневые кольца делятся на два типа:

•Компрессионные

•Маслосъёмные

Поршневые кольца — схема

1. Первое (верхнее) компрессионное кольцо
1.1. Молибденовая противоизносная вставка
2. Второе компрессионное кольцо
3. Маслосъёмное кольцо:
3.1. Верхняя маслосъёмная пластина
3.2. Тангенциальный расширитель
3.3. Нижняя маслосъёмная пластина

Поршень с поршневыми кольцами

Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке.
Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное.
Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца. Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца.

Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

Отсутствие концевого зазора при одновременном уменьшении высоты кольца

Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен. Поэтому современные кольца имеют только прямоугольную форму замка.

Правильная установка поршневых колец

Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца.
Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессион

www.drive2.ru

Поршневые кольца: описание,виды,устройство,назначение,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Многим водителям знакомы принципы работы двигателя внутреннего сгорания. В нем много комплектующих, определяющих нормальное функционирование всех систем агрегата. Например, такие, казалось бы, незначительные детали, как поршневые кольца, выполняют достаточно важную функцию в работе мотора.

Если эти детали износились, это сразу отражается на производительности мотора, резко возрастает потребление топлива и моторного масла. Но для того, чтобы поставить новые кольца самостоятельно, нужно разобраться в их видах и особенностях. Если по незнанию поставить на поршень комплект не того диаметра или установить детали в неправильном порядке, это может быть чревато необходимостью капитального ремонта двигателя.

НАЗНАЧЕНИЕ ПОРШНЕВЫХ КОЛЕЦ

Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.

Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.

Но существует и другое назначение, для выполнения ряда таких функций:

  • герметичное соединение поверхностей поршней и стенок цилиндра;
  • обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;
  • кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.

Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.

Важно!Качественные поршневые кольца должны быть достаточно узкими. Специалисты утверждают, что чем тоньше кольцо, тем эффективнее оно будет предотвращать вибрации поршней при высоких оборотах двигателя. Кроме того, они лучше справляются с трением в процессе хода поршня.

Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.

Из чего делают кольца двигателя?

Одним из первых эффективных материалов, использованных для поршневых колец, был ковкий чугун. Он сочетается с чугуном, используемым в блоках цилиндров, а его пористая структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна, известная как пластичный чугун. Он обладает большинством качеств чугуна, а кроме этого, он может упруго деформироваться, что облегчает установку колец.

Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома. И нет ничего странного в том, что такие кольца имеют свойства, аналогичные свойствам хромированных колец. Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.

При попытках увеличения срока службы колец и обеспечения быстрой их приработки, были созданы молибденовые кольца. Такое кольцо является обычно кольцом с основой из чугуна с молибденовым покрытием поверхности. Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях он может иметь даже большую сопротивляемость износу. С течением времени молибденовые кольца стали основными в двигателях, так как они долговечные, относительно легко прирабатываются и более надежные.

ПОДБОР ЗАПЧАСТЕЙ

При выполнении капремонта двигателя необходимо правильно подобрать поршневые кольца, поскольку неправильный подбор приведет либо к отсутствию необходимой компрессии, либо к заклиниванию поршней в цилиндрах с последующим разрушением колец и образованием многочисленных задиров на поршнях и стенках цилиндров. Рассмотрим на примере двигателя ВАЗ-2111, как правильно подобрать нужные детали.

Существует таблица ремонтных размеров поршней и колец, с помощью которой подобрать подходящий диаметр деталей достаточно легко. Базовый диаметр цилиндров мотора ВАЗ-2111 составляет 82 мм, ремонтные поршни имеют увеличенный диаметр: на 0,4 мм для первого ремонта и на 0,8 мм – для второго. Кольца под ремонтные размеры также имеют увеличенный диаметр, и на них проставляется соответствующая маркировка.

В общих чертах процесс капремонта двигателя ВАЗ-2111 выглядит так: цилиндры растачиваются под первый ремонтный размер, при этом оставляется небольшой припуск на хонингование. Затем старые поршни заменяются на новые увеличенного диаметра, и на них монтируются поршневые кольца первого ремонтного размера.

Таблица ремонтных размеров существует для всех двигателей, и подобрать нужный диаметр не составит труда для любого мотора, будь то двигатель ВАЗ или Субару.

Модель двигателя (ВАЗ) Размер колец (мм)
  нормальный 1-й ремонтный 2-й ремонтный
2101, 2103, 2108, 21081, 1111 76 76,4 76,8
21011, 2105, 2106, 2121 79 79,4 79,8
21082, 21213, 2110, 11113 82 82,4 82,8

КАКИЕ КОЛЬЦА ЛУЧШЕ

Вопрос, какие поршневые кольца лучше приобрести для замены, не дает покоя многим автовладельцам. При имеющемся многообразии выбор сделать нелегко. Ответить можно так: если цель замены– восстановление нормальной работоспособности мотора, вполне достаточно штатных, если же владелец хочет улучшить характеристики двигателя, лучше обратить внимание на более «навороченные» изделия, например, хромированные или молибденовые.

ДЛЯ ЧЕГО НУЖЕН ТЕПЛОВОЙ ЗАЗОР В ПОРШНЕВЫХ КОЛЬЦАХ

Известно, что в процессе перемещения поршня, он воспринимает огромное давление. Это давление передается на коленвал. Именно наличие зазора в конструкции позволяет максимально передать это давление и полностью использовать его величину.

Кроме того, тепловой зазор обеспечивает минимальный контакт поверхностей поршня и цилиндра. В противном случае эти детали подвергались бы повышенному износу. Еще одна не менее важная функция – это обеспечение поверхностей оптимальным количеством масляной смазки. Масло проникает в зазоры, но при этом не попадает в камеру сгорания.

Важно!Необходимый тепловой зазор должен находиться в пределах 0,6-0,3 мм. Кроме того, следует позаботиться о допустимом боковом зазоре между кольцом и стенкой поршня. Нормой является расстояние в 0,08-0,04.

Именно зазоры обеспечивают эффективный отвод тепла от поверхностей деталей. В данном случае они применяются для компенсации избыточного температурного воздействия. В том случае, если приведенные выше параметры не будут обеспечены, двигатель не будет выдавать ожидаемых от него характеристик.

ВИДЫ ПОРШНЕВЫХ КОЛЕЦ

В зависимости от своего назначения, поршневые кольца разделяются на такие виды

  • компрессионные;
  • маслосъемные.

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

  1. Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
  2. Второе компрессионное.
  3. Маслосъемное.

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

Второе компрессионное и маслосъемное кольца двигателя

Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца. Из-за этого второе кольцо обычно «следит» только за газами, которые проходят мимо верхнего кольца, а давление и температура отличаются от значений для верхнего компрессионного кольца. Соответственно материалы и конструкция второго кольца являются менее критичными.

Однако, второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.

Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца. При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз. Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно.

Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к. вообще невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности. Не обращая внимания на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца. При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.

Потребность в беззазорных кольцах зависит в той или иной степени от того, как работают другие кольца. Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно. Однако, в реальности дело обстоит не так и второе беззазорное компрессионное кольцо может быть реальным средством при получении большей мощности на коленчатом валу.

Маслосъемные кольца очень важны для функционирования двигателей, особенно при использовании низкооктанового топлива. Моторное масло, которое остается в камере сгорания, будет уменьшать октановое число топлива, что может привести к детонации. Оно также может загрязнять камеры сгорания и головки поршней, что обязательно вызовет снижение мощности двигателя.

ПОХОЖИЕ СТАТЬИ:

seite1.ru

Поршневые кольца

Поршень и цилиндр двигателя внутреннего сгорания имеют близкие размеры, однако, с какой бы высокой точностью они не изготавливались, между ними все равно остается зазор, через который в картер могли бы свободно проходить газы, образующиеся в результате сгорания рабочей смеси, а из картера в камеру сгорания попадало бы моторное масло. Для предотвращения этих крайне нежелательных явлений применяются поршневые кольца.

Они представляют собой незамкнутые кольца, посаженные с небольшим зазором в предназначенных для этой цели поршневых канавках. По своему предназначению они делятся на две группы:

  • компрессионные, задача которых состоит в предотвращении прорыва газов из камеры сгорания в картер двигателя;
  • маслосъемные, предназначенные для удаления излишков моторного масла со стенок цилиндров.

Компрессионные поршневые кольца имеют наружный диаметр немного больше диаметра цилиндра. Чтобы деталь могла поместиться внутри, в ней делается вырез, называемый замком. Поверхность компрессионного кольца изготавливается ровной, без каких-либо выемок. Маслосъемные кольца, в отличие от них, имеют сквозные прорези, предназначенные для отвода масла.

Количество колец, устанавливаемых на один поршень, может варьироваться. На заре автомобильной эры, когда двигатели были тихоходными, чтобы как можно лучше справиться с потерями компрессии, их количество доходило до семи. В современных двигателях для каждого поршня, как правило, применяется три: два компрессионных и одно маслосъемное. У спортивных автомобилей с высокооборотистыми форсированными моторами инженеры довольно часто ограничиваются и вовсе двумя.

Какие материалы применяются для изготовления поршневых колец

При изготовлении колец применяются различные материалы, такие, как чугун, нержавеющая сталь, хром и молибден. Чугун сочетает в себе невысокую стоимость и достаточно высокие эксплуатационные характеристики, чем вызвано его широкое распространение.

В состав нержавеющей стали входит большое количество хрома для увеличения жаростойкости и сопротивляемости износу. Благодаря этому кольца из «нержавейки», как и хромированные, лучше сопротивляются высоким температурам, нежели чугунные. Поскольку первое компрессионное кольцо работает в условиях недостатка смазки, необходимо учитывать и этот фактор при выборе материала для него. Как нельзя лучше для покрытия подходит все тот же хром. Хромированные изделия намного лучше сопротивляются истиранию.

Молибден применяется в качестве покрытия рабочей части колец с целью увеличения их ресурса. Помимо этого, молибденовые поршневые кольца быстрее прирабатываются к стенкам цилиндров, что особенно важно в случае их замены при проведении капитального ремонта двигателя.

Анатомия поршневых колец

Не следует думать, что для всех колец из комплекта применяется один и тот же металл. На применяемый материал основное влияние оказывает расположение поршневых колец на поршне. Поскольку все поршневые кольца работают в разных условиях, то и требования, предъявляемые к сплавам, из которых они изготовлены, различны.

Первое компрессионное кольцо

В наиболее тяжелых условиях находятся первые компрессионные кольца, поэтому к ним предъявляются наиболее высокие требования по жаростойкости и сопротивляемости износу. Чаще всего их изготавливают из чугуна с противоизносной вставкой из молибдена.

На первый взгляд все компрессионные кольца выглядят одинаково, однако их конфигурация может существенно различаться. Например, верхнее может быть немного перекручено. В результате с поверхностью цилиндра контактирует только его кромка, а не вся поверхность. Благодаря этому, уменьшаются потери на трение, и сокращается время приработки.

Другой тип – компрессионные кольца с L-образным участком. Их отличительная особенность – способность менять степень уплотнения в зависимости от давления, оказываемого рабочими газами на тыльную часть большого L-образного выступа. Под давлением они расширяются, улучшая компрессию (во время такта сжатия), когда давление уменьшается, диаметр наоборот, уменьшается, при этом уменьшается трение и износ деталей. Какие из колец лучше, каждый решает сам, поскольку у всех имеются свои преимущества.

Второе компрессионное кольцо

Условия его работы менее напряженные, поэтому требования, предъявляемые к материалу, из которого оно изготовлено, менее жесткие. Второе компрессионное кольцо выполняет двойную задачу:

  1. обеспечивает дополнительное уплотнение, задерживая газы, прорвавшиеся через первое;
  2. работает наподобие скребка, препятствуя попаданию моторного масла в камеру сгорания.

Нередко вторые компрессионные кольца имеют форму усеченного конуса, т.е. диаметр верхней части меньше, чем диаметр нижней. Благодаря такой конструкции, при движении поршня вниз со стенок цилиндра удаляется масло.

Оба компрессионных кольца имеют только одно правильное положение для установки, переворачивать их ни в коем случае нельзя, иначе они будут неправильно работать. Для предотвращения ошибок при монтаже на их верхней стороне ставится маркировка, например, «Т» или «TOP».

Маслосъемные кольца

Они устанавливаются под компрессионными. В отличие от последних, их поверхность не сплошная, она имеет окошки, предназначенные для отвода моторного масла. В современных двигателях маслосъемные кольца устанавливаются по одному на каждый поршень, раньше они устанавливались по несколько, особенно в двигателях, предназначенных для стационарного использования.


Подбор запчастей

При выполнении капремонта двигателя необходимо правильно подобрать поршневые кольца, поскольку неправильный подбор приведет либо к отсутствию необходимой компрессии, либо к заклиниванию поршней в цилиндрах с последующим разрушением колец и образованием многочисленных задиров на поршнях и стенках цилиндров. Рассмотрим на примере двигателя ВАЗ-2111, как правильно подобрать нужные детали.

Существует таблица ремонтных размеров поршней и колец, с помощью которой подобрать подходящий диаметр деталей достаточно легко. Базовый диаметр цилиндров мотора ВАЗ-2111 составляет 82 мм, ремонтные поршни имеют увеличенный диаметр: на 0,4 мм для первого ремонта и на 0,8 мм – для второго. Кольца под ремонтные размеры также имеют увеличенный диаметр, и на них проставляется соответствующая маркировка.

В общих чертах процесс капремонта двигателя ВАЗ-2111 выглядит так: цилиндры растачиваются под первый ремонтный размер, при этом оставляется небольшой припуск на хонингование. Затем старые поршни заменяются на новые увеличенного диаметра, и на них монтируются поршневые кольца первого ремонтного размера.

Таблица ремонтных размеров существует для всех двигателей, и подобрать нужный диаметр не составит труда для любого мотора, будь то двигатель ВАЗ или Субару.

Модель двигателя (ВАЗ) Размер колец (мм)
нормальный 1-й ремонтный 2-й ремонтный
2101, 2103, 2108, 21081, 1111 76 76,4 76,8
21011, 2105, 2106, 2121 79 79,4 79,8
21082, 21213, 2110, 11113 82 82,4 82,8

Какие кольца лучше

Вопрос, какие поршневые кольца лучше приобрести для замены, не дает покоя многим автовладельцам. При имеющемся многообразии выбор сделать нелегко. Ответить можно так: если цель замены– восстановление нормальной работоспособности мотора, вполне достаточно штатных, если же владелец хочет улучшить характеристики двигателя, лучше обратить внимание на более «навороченные» изделия, например, хромированные или молибденовые.

znanieavto.ru

Поршневые кольца - RacePortal.ru

 При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%. Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.

 Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

 Обеспечение герметичности между поршнем и стенками цилиндра. Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя. Отвод тепла от поршня к стенкам цилиндра.

 Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня. Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

 Тип колец Поршневые кольца делятся на два типа: Компрессионные,маслосъёмные.

1-Компрессионное кольцо

1.1-Молибденовая противоизносная вставка

2-Второе компрессионное кольцо

3-Маслосъёмное кольцо

3.1. Верхняя маслосъёмная пластина

3.2. Тангенциальный расширитель

3.3. Нижняя маслосъёмная пластина

 Поршень с поршневыми кольцами Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке. Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

 Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное. Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Поршневые кольца - терминология
  •  Концевой зазор в свободном состоянии
  • Концевой зазор в сжатом состоянии
  • Торсионная закрутка кольца после сжатия
  • Компрессионные поршневые кольца



 Первое (верхнее) компрессионное кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца.

 Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца.Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

 Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

 Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен. Поэтому современные кольца имеют только прямоугольную форму замка.

 Правильная установка поршневых колец Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца. Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессионные поршневые кольца не допускается устанавливать на поршень руками. Для этого необходимо использовать специальное приспособление, обеспечивающее равномерное разжатие кольца по всей окружности и ограничение максимального разжатия. Установка кольца руками, с увеличенным и неравномерным расжатием, значительно сокращает срок службы кольца.

 Прижатие компрессионных колец к стенкам гильзы цилиндра

 На этом рисунке видно, что газы из камеры сгорания через зазор между жаровым поясом поршня и стенкой цилиндра и через зазор между стенкой перегородки и поршневым кольцом попадают во внутреннюю полость поршневого кольца. При этом давление во внутренней полости верхнего компрессионного кольца практически равно давлению в камере сгорания. За счёт давления газов на внутреннюю поверхность кольца происходит дополнительное прижатие поршневого кольца к стенкам цилиндра. Некоторая часть газов также попадает во внутреннюю полость второго компрессионного кольца. Поскольку первое компрессионное кольцо дросселирует давление газов, давление во внутренней полости второго компрессионного кольца мотет быть равно 30 – 60%, от давления во внутренней полости первого компрессионного кольца.

 С учётом того, что все процессы в двигателе происходят достаточно быстро, давление из внутренних полостей поршневых колец не падает до следующего такта рабочего хода, это явление называется аккумулированием давления. Аккумулирование давления обеспечивает приемлемую работу поршневых колец, частично потерявших свою упругость в результате старения или перегрева. Потерявшие упругость поршневые кольца будут удовлетворительно работать на режиме высоких нагрузок двигателя, но при работе двигателя в режиме низких нагрузок поршневые кольца не обеспечат необходимое уплотнение. Поэтому, исправными можно считать поршневые кольца серийного легкового автомобиля, обеспечивающие прижатие к стенкам цилиндра за счёт собственной упругости.

 Некоторые производители поршневых колец заявляют, что до 90% усилия прижатия поршневых колец возникает за счёт давления рабочих газов двигателя. Возможно, кольца с подобными технически характеристиками подойдут только для специальных спортивных двигателей, постоянно работающих в диапазоне высоких оборотов и высоких нагрузок, Но вряд ли такое кольцо будет успешно работать в двигателе серийного автомобиля. Специально подготовленные поршневые кольца, как и многие другие детали двигателя, могут улучшить работу двигателя на строго определённых режимах оборотов и нагрузки. Но при этом значительно ухудшить работу двигателя на остальных режимах.

 Очень важным эксплуатационным размером является боковой зазор между кольцом и канавкой поршня, поскольку именно от него зависит давление в поршневой канавке. В среднем этот зазор равен 0,04 ÷ 0,08 мм. От величины этого зазора также зависят ударные нагрузки на перегородки поршневых колец и, соответственно, шумность работы двигателя, возрастающие при увеличении зазора или вероятность заклинивания (потери подвижности) поршневых колец при уменьшении зазора.

 Многие автомеханики считают, что поршни не подлежат дальнейшей эксплуатации по причине износа направляющей части (юбки) поршня, но обычно износ направляющей части поршня незначителен. Разумеется, если поршень не работал в режиме масляного голодания, и на поверхности поршня и стенок цилиндров не образовались задиры. На самом деле поршень часто выбраковывается по причине недопустимого износа канавки верхнего компрессионного кольца.

При производстве и высота поршневых колец, и высота канавки поршня имеют некоторый разброс, поэтому, для обеспечения необходимого зазора, иногда бывает возможность подбора поршневого кольца необходимой высоты.

 Форма второго компрессионного кольца отличается от формы первого компрессионного кольца. Иногда из-за своеобразной формы наружной поверхности второе компрессионное кольцо называется скребковым Это кольцо работает не только как компрессионное, но и участвует в регулировании количества масла на стенках цилиндров, то есть частично выполняет задачу маслосъёмного кольца. Нижняя часть рабочей поверхности второго кольца изготавливается в виде скребка, который при перемещении поршня вниз снимает со стенок цилиндра лишнее масло. Нижнее компрессионное кольцо работает в значительно более лёгких условиях. И температура в зоне кольца и давление газов на кольцо (соответственно сила прижатия кольца к стенке цилиндра) значительно ниже по сравнению с подобными показателями, оказывающими воздействие на верхнее кольцо. Оба компрессионные кольца допускается устанавливать только в одном положении. На верхней поверхности компрессионного поршневого кольца ставится метка «Т», «ТОР» или другие. Кольцо всегда устанавливается этой меткой вверх. Неправильно установленное поршневое кольцо, неправильно работает.



 Маслосъёмные кольца устанавливаются ниже компрессионных поршневых колец. На поршни двигателей современных легковых автомобилей устанавливается всего по одному маслосъёмному кольцу. Хотя старые двигатели, особенно предназначенные для стационарного применения, использовали по несколько маслосъёмных колец.

 Маслосъёмные кольца предназначены для регулирования количества масла, находящегося на стенках цилиндра. Тут не очень подходит русская поговорка: «Кашу маслом не испортишь». Масла на стеках цилиндра должно быть не как можно больше, а ровно сколько необходимо. Недостаточное количество масла приведёт к масляному голоданию и, вследствие этого, к повышенному износу поршневых колец, поршня и поверхности цилиндра. В некоторых тяжёлых условиях работы двигателя при наличии масляного голодания могут произойти задиры в соединение поршня с цилиндром, и даже полное заклинивание поршня в цилиндре. Так же нежелательно излишнее количество масла на стенках цилиндра. Лишнее масло, через компрессионные кольца попадает в камеру сгорания двигателя. Что приводит к повышенному расходу масла, образованию нагара на стенках камеры сгорания, клапанах и свече зажигания. Нагар от сгоревшего масла в камере сгорания и на клапанах значительно ухудшает некоторые технические характеристики двигателя. Во время работы двигателя система смазки разбрызгивает в нижней внутренней полости цилиндра большое количество смазки, необходимого для смазывания поршневого пальца и охлаждения поршня.

 При перемещении поршня вниз, маслосъёмное кольцо своими кромками собирает излишнее масло со стенок цилиндра и через дренажные отверстия в канавке поршня направляет его во внутреннюю полость поршня. Далее масло стекает в масляный поддон, возвращаясь в систему смазки двигателя.

 Для надёжной работы двигателя на стеке цилиндра должен находится тонкий слой масла, установленной толщины. Слой масла зависит не только от маслосъёмного кольца, но и от качества обработки поверхностей, как самих стенок цилиндров, так и поршня. Иногда можно слышать мнение, что чем чище отполирована поверхность стенки цилиндра, тем меньше сила трения и тем лучше работает двигатель. На самом деле это не так.

 Составные трёхкомпонентные маслосъёмные кольца оставные маслосъёмные кольца с различными типами расширителей

 Различные типы тангенциальных расширителей составных маслосъёмных колец





Составное четырёхкомпонентное кольцо
  1. Верхняя плоская пластина
  2. Осевой расширитель
  3. Радиальный расширитель
  4. Нижняя плоская пластина



Материалы поршневых колец

 К материалам, из которых изготавливаются поршневые кольца, предъявляются очень высокие требования. Во время работы температура верхнего компрессионного кольца достигает 300º С. При этой температуре кольцо должно сохранять эластичность, обладать низким коэффициентом трения по материалу, из которого изготовлены стенки цилиндров, и иметь высокую износоустойчивость. До 50 ÷ 60% всех потерь на трение в двигателе приходится на трение между поршневыми кольцами и стенками цилиндра.

 Обычно компрессионные поршневые кольца двигателей серийных автомобилей изготавливаются из специальных сортов прочного легированного чугуна, но в последнее время компрессионные кольца, особенно высокофорсированных двигателей, изготавливаются из стали. Для повышения износостойкости компрессионных колец на них рабочую поверхность наносится хромовое или молибденовое покрытие. Пористый хром, применяемый для покрытия поршневых колец, удерживает на своей поверхности необходимое количество масла. Эти покрытия имеют не только высокую износостойкость, но и уменьшенный коэффициент трения в паре с чугуном, из которого изготовлен блок цилиндров или вплавленные гильзы цилиндров алюминиевого блока. На поршневые кольца молибден наносится методом плазменного напыления. Поскольку молибден достаточно дорогой металл, обычно он наносится только на верхнее компрессионное кольцо, при этом перед напылением молибдена на рабочей поверхности кольца делается тонкая пазовая проточка. По своим физическим качествам хромированные поршневые кольца несколько отличаются от поршневых колец с молибденовым покрытием.

 Неисправности поршневых колец

 Основной неисправностью поршневых колец является их износ в процессе продолжительной эксплуатации. Ресурс поршневых колец двигателей отечественных автомобилей приблизительно равен 150000 км. (Вернее состояние соединения между поршневыми кольцами и стенками цилиндров). Кольца современных автомобилей передовых производителей могут служить до 300000 км, правда, иногда приходится слышать от владельцев, что двигатель их автомобиля уже прошёл 500000 км. Пробег лучших грузовых автомобилей-тягачей может быть более 1000000 км. Но эти пробеги могут быть значительно уменьшены неправильной эксплуатацией. К ускоренному износу поршневых колец приводит несвоевременная замена масла в двигателе, использование не подходящего для этого двигателя или загрязнённого мала. Несвоевременная замена воздушного фильтра и, тем более, эксплуатация автомобиля вообще без воздушного фильтра или езда по пыльным дорогам. Применение некачественного топлива или несвоевременная замена топливного фильтра. К тяжёлым условиям можно отнести постоянную эксплуатацию автомобиля в городских пробках. Очень вредны для колец кратковременные поездки, при которых двигатель не успевает прогреться до нормальной рабочей температуры, особенно в зимнее время. Не допускается эксплуатация двигателя с высокими нагрузками, до его полного прогрева. Система управления двигателя некоторых высокофорсированных автомобилей не позволяет двигателю развивать полную мощность, пока температура масла в двигателе не достигнет установленного предела. Именно масла, а не охлаждающей жидкости системы охлаждения.

 Бывают случаи быстрого, лавинообразного разрушения поршневых колец. Это может произойти или из-за сильного перегрева двигателя или в результате работы двигателя в условиях недостаточной смазки. В таких случаях возможно заклинивание колец в цилиндре, образование задиров на стенках цилиндра и поршне, разрушение поршневых колец и перегородок между кольцевыми канавками поршня. Такое состояние двигателя диагностируется достаточно легко. Признаком недопустимого износа поршневых колец является повышенное потребление масла. Если двигатель малолитражного автомобиля расходует более 0,5 литра масла на 1000 км и при этом при трогании с места после остановки перед светофором наблюдается появление из системы выпуска сизого дыма, можно предположить что поршневые кольца двигателя имеют недопустимый износ. В этом случае может наблюдаться повышенное давление картерных газов двигателя, которое можно определить, отсоединив шланг системы принудительной вентиляции картера двигателя. Также о большом давлении картерных газов свидетельствуют протечки масла через сальники, прокладки и другие уплотнения двигателя.



Для более точного диагностирования необходимо проверить компрессию в цилиндрах двигателя и проверить состояние цилиндропоршневой группы методом утечки сжатого воздуха.

Прямоугольное поршневое кольцо

Первоначально компрессионное поршневое кольцо в разрезе имело достаточно простую прямоугольную форму, но со временем форма колец стала значительно сложнее. Самый распространённый вид современных компрессионных поршневых колец.

Верхнее компрессионное кольцо

Первое (верхнее) компрессионное кольцо

Поршневые кольца -

Второе компрессионное кольцо

Второе компрессионное кольцо

Кольцо имеет наружную (рабочую) поверхность, непосредственно соприкасающуюся со стенками цилиндра, внутреннюю поверхность, направленную в сторону центра окружности кольца и две боковые поверхности, верхнюю и нижнюю. В результате эволюции двигателя форма разреза кольца перестала быть прямоугольной. Для обеспечения большей долговечности кольца, его более быстрой притирке к поверхности цилиндра, уменьшения вероятности закоксовывания колец в канавках поршня и для обеспечения других рабочих характеристик кольца форма разреза кольца стала довольно сложной и очень разнообразной.

raceportal.ru

Пока нет комментариев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

СайдбарКомментарии (0)
